Вибраторы для бетона



Для улучшения физико-механических свойств бетонных и железобетонных конструкций, изготавливаемых в заводских условиях и на строительной площадке, в момент формования производят вибрирование бетона. При этом достигается высокая подвижность бетонной смеси, вытесняется лишний воздух, что в конечном итоге приводит к заполнению образовавшихся пустот и увеличению плотности материала.

С этой целью используют вибраторы для бетона, передающие колебательные движения, которые сообщаются от двигателей различного рода.

Классификация вибраторов для бетона

По типу двигателя двигателя наиболее распространенными являются:
• электромеханические (с электрическим двигателем);
• пневматические вибраторы.

К недостаткам последних относится высокий уровень шума и необходимость укомплектования компрессором.



По способу воздействия бывают:
• поверхностные;
• наружные;
• глубинные вибраторы.

Электромеханические поверхностные вибраторы применяют при бетонировании конструкций толщиной, как правило, не превышающей 250 мм:
• виброрейка используется для уплотнения цементно-песчаных и бетонных стяжек, бетонирования полов;
• вибратор площадочный применяется для перекрытий, откосов и др., представляет собой металлическую П-образную площадку с закрепленным на ней двигателем.

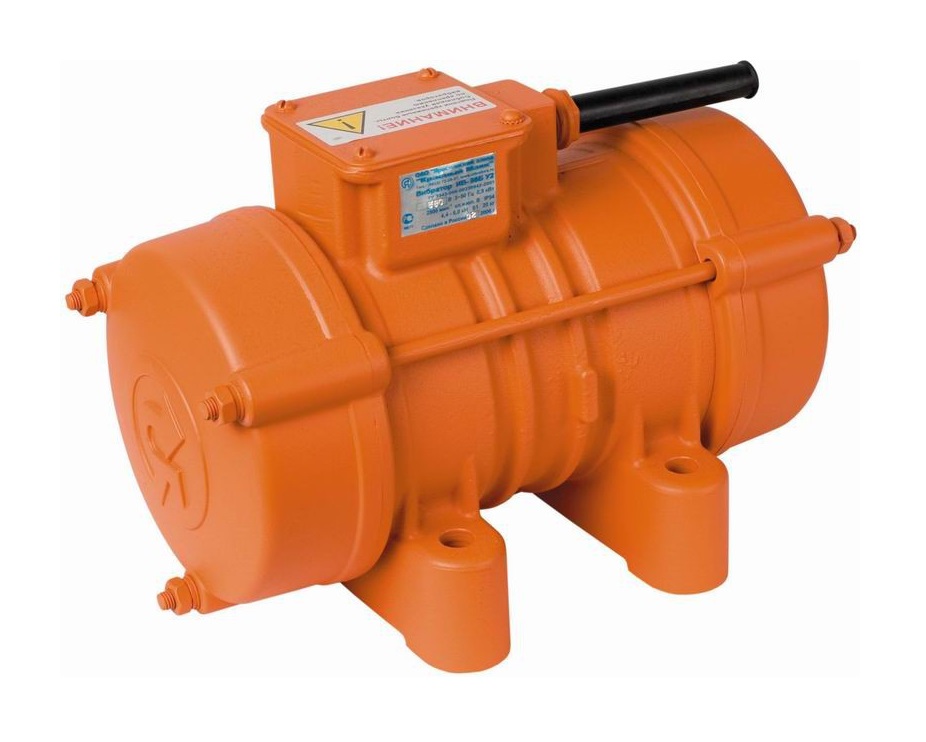

При бетонировании тонкостенных конструкций и сооружений большой высоты, а также изготовлении различных сборных железобетонных элементов часто используют наружные вибраторы. Такого типа вибраторы для бетона передают колебания через опалубочные формы.

Для изготовления крупноразмерных бетонных или железобетонных элементов, свай, колонн и ригелей, уплотнения монолитных участков фундаментов и стеновых конструкций применяется глубинный вибратор для бетона. Размеры рабочего органа выбирают исходя из габаритов формуемого элемента и расстояний между арматурными изделиями.
Вибратор глубинный работает через передачу колебаний бетонной смеси через погружаемый в нее вибронаконечник цилиндрической формы.

Двигатель в оборудовании такого типа может быть встроенным в вибронаконечник или располагаться на поверхности (у вибраторов с гибким валом).

Вибраторы для бетона имеют основные технические характеристики:

• вынуждающая сила;
• статический момент дебалансов;
• амплитуда колебаний.

Бетонную смесь с крупным заполнителем уплотняют вибраторами для бетона с большой амплитудой и низкой частотой колебаний, а с заполнителями мелких фракций — наоборот.

Длительность уплотнения на участке зависит от подвижности бетонной смеси, крупности заполнителя, густоты армирования и габаритов элемента. Вибрирование прекращают при достижении стабильности размеров изготавливаемой конструкции.
